太阳能光伏系统防雷器的选择设备出

光伏系统产生电涌的原因

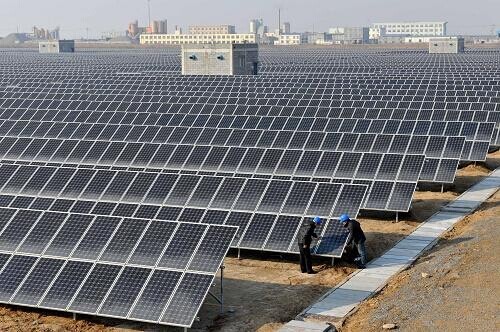

光伏是一种再生清洁能源，光伏发电系统一般由光伏电池板、汇流箱、逆变器、配电柜、蓄电池以及相应的总线控制系统等构成。由于光伏设备占用大量户外空间，因此在雷暴发生时极易受到雷电的威胁。光伏设备中产生电涌的原因主要是：由于雷电放电和上游电源系统的开关操作引起感性或容性的耦合电压。毫无疑问，雷击以及电涌是光伏发电系统的一大灾害！

光伏防雷器选择注意要点

根据IEC 62305系列标准以及光伏直流系统的特殊要求，确定光伏发电系统的雷击防护分区以及光伏防雷器的安装和选用，必须要考虑：

1、雷电防护区域(LPZ0…3)；

2、SPD符合的测试电流波形（8/20us波形和10/350us波形等)；

3、电压保护水平（特别是交流侧SPD的Up值）；

4、直流侧开路电压；

5、谐波干扰等。

在光伏系统上用到的电源防雷器有两类：交流SPD和直流SPD，根据保护设备的不同，安装位置不同进行选择。

光伏交流系统的防雷器选择

1、在配电线路的入口处（主配电盘）需要安装T1级光伏防雷器，用于防护直击雷，选择拓界直流第一级浪涌保护器，紧凑型、小体积、具有高能量电涌泄放能力，能长期耐受谐波过电压而不起火。

2、光伏逆变器的交流侧保护：根据IEC 61643.32要求：如果光伏逆变器距离上级浪涌保护器超过10米时，或共地条件不满足时，需要在光伏逆变器的交流输入端增加SPD，拓界 直流系列可插拔式光伏防雷器，特别带有2000V隔离模块，能有效避免系统的谐波干扰并确保低电压保护器水平，可以满足光伏交流系统电涌保护的需要。

光伏直流系统的防雷器选择

光伏逆变器的直流输入端需要保护，选用拓界 直流系列可插拔直流防雷器，根据光伏系统电压等级选择600V-1500V不同电压的直流防雷器；中小功率逆变器和集散式汇流箱，可以采用体积更小的PCB板载式直流防雷器。

大多数光伏组件制造商保证他们的材料使用20年以上，因此，连接到低压网络的光伏发电设施的投资回报率是在这段较长的时间内计算出来的。雷电引起的电涌可能会损坏光伏模块和逆变器，这将给设备的运转造成严重后果：首先，逆变器的修理费高昂；其次，系统故障会大幅削减电厂运营商的利润。所以采用合适的电涌保护方案很重要！
